همه چیز درباره کوپلینگ

کوپلینگ قطعه‌ای حیاتی در سیستم‌های صنعتی بوده که وظیفه انتقال نیرو و حرکت چرخشی بین محور‌ها را با دقت و ایمنی بالا بر عهده دارد. انتخاب درست نوع کوپلینگ و نگهداری اصولی آن، منجر به کاهش لرزش، افزایش طول عمر تجهیزات و جلوگیری از توقف ناگهانی سیستم می‌شود. در این مقاله از مجله دیانی ماشین، با انواع کوپلینگ، کاربردها، مزایا و نکات کلیدی برای انتخاب و نگهداری آشنا خواهید شد تا بتوانید بهترین عملکرد را از سیستم‌های خود دریافت نمایید.

کوپلینگ چیست؟

کوپلینگ قطعه‌ای مکانیکی بوده که به منظور اتصال دو محور و انتقال نیروی چرخشی بین آن‌ها به کار می‌رود. این قطعه نقش واسطه را بین موتور و دستگاه‌های متحرک ایفا می‌کند تا انرژی تولید شده بدون افت یا آسیب به سایر بخش‌ها منتقل شود. در حقیقت، کوپلینگ به گونه‌ای طراحی شده که بتواند ناهم‌محوری‌ها، لرزش‌ها و ضربه‌های مکانیکی را تا حد زیادی جذب نماید و از فشار بیش از حد به محور یا یاتاقان‌ها جلوگیری گردد. در این راستا، در اغلب سیستم‌های صنعتی مانند پمپ‌ها، توربین‌ها، کمپرسورها و ماشین‌آلات تولیدی از آن استفاده می‌شود.

از نظر ساختار، کوپلینگ‌ها به دو گروه کلی تقسیم می‌گردد:

• کوپلینگ صلب (Rigid): برای سیستم‌هایی به کار می‌رود که هم‌ترازی محورها دقیق است و نیاز به انعطاف وجود ندارد.
• کوپلینگ انعطاف‌پذیر (Flexible): در مواردی که محور‌ها کمی از حالت تراز خارج باشند یا لرزش وجود داشته باشد، استفاده می‌شود تا از آسیب مکانیکی جلوگیری شود.

کوپلینگ قطعه‌ای کوچک اما حیاتی است که موجب می‌شود انتقال قدرت در دستگاه‌ها ایمن، نرم و پایدار انجام شود و از خرابی زودرس تجهیزات جلوگیری گردد.

آشنایی با انواع کوپلینگ

کوپلینگ‌ها با در نظر داشتن کارکرد و شرایط سیستم‌های صنعتی در مدل‌های مختلفی طراحی و تولید می‌شوند. هر نوع از آن‌ها ویژگی‌های خاصی دارد که موجب می‌شود برای کاربردی مشخص مناسب‌تر باشد. در ادامه با اصلی‌ترین انواع کوپلینگ آشنا می‌شویم:

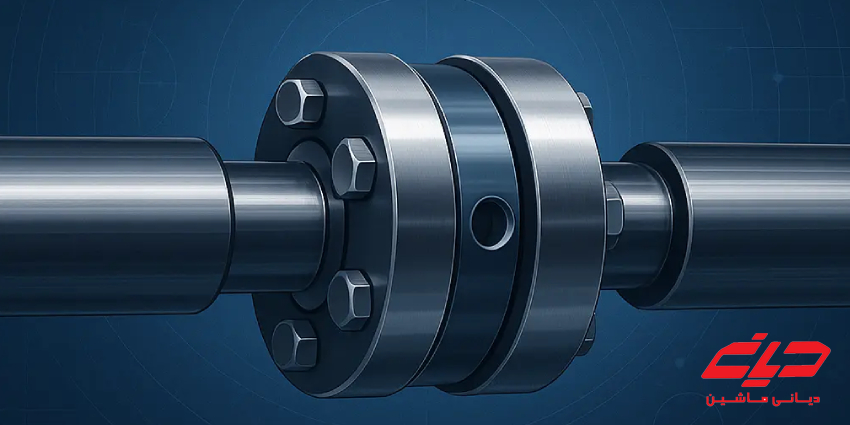

کوپلینگ صلب

این نوع کوپلینگ، زمانی استفاده می‌شود که دو محور دقیقاً در یک راستا قرار دارند و نیازی به انعطاف وجود ندارد.

• ساختار ساده و مقاوم
• انتقال مستقیم و کامل گشتاور
• مناسب برای سیستم‌های دقیق و بدون لرزش
• کاربرد: در ماشین‌آلاتی که محور‌ها هم‌تراز هستند، مثل برخی پمپ‌ها یا کمپرسورها.

کوپلینگ انعطاف‌پذیر

در سیستم‌هایی که محور‌ها کاملا هم‌راستا نیستند، از کوپلینگ انعطاف‌پذیر استفاده می‌شود. این مدل می‌تواند ناهم‌محوری، لرزش یا ضربه را جذب کند.

ویژگی‌ها:

• جلوگیری از انتقال شوک‌های مکانیکی
• افزایش طول عمر یاتاقان‌ها
• کاهش صدای عملکرد دستگاه
• کاربرد: در موتورهای الکتریکی، پمپ‌های صنعتی و سیستم‌های انتقال نیرو.

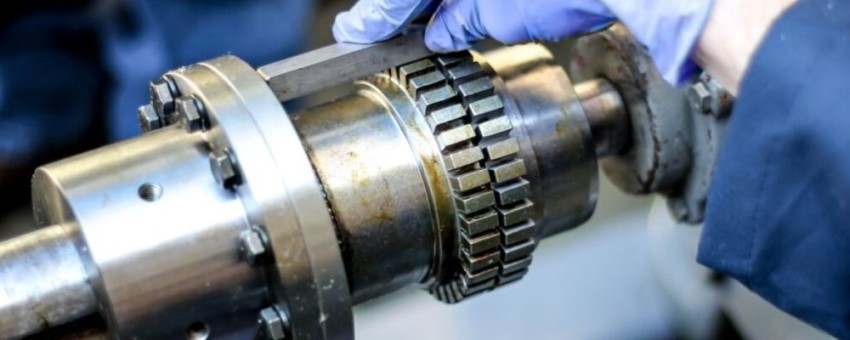

کوپلینگ دنده‌ای

این نوع کوپلینگ دارای دندانه‌هایی است که در هم قفل می‌شوند و انتقال گشتاور را با قدرت بالا انجام می‌دهند.

ویژگی‌ها:

• تحمل گشتاورهای سنگین
• مناسب برای سرعت‌های بالا
• قابلیت جبران ناهم‌محوری جزئی
• کاربرد: در صنایع فولاد، نیروگاه‌ها و ماشین‌آلات سنگین.

کوپلینگ زنجیری

در این مدل از زنجیر و چرخ‌دنده برای اتصال دو محور استفاده می‌شود.

ویژگی‌ها:

• نصب آسان و نگهداری کم‌هزینه
• مقاوم در برابر بارهای ضربه‌ای
• کاربرد: در سیستم‌های مکانیکی متوسط و سنگین.

کوپلینگ هیدرولیکی

در این نوع، انتقال نیرو به کمک سیال (روغن یا مایع مخصوص) انجام می‌شود و تماس مستقیم بین محور‌ها وجود ندارد.

ویژگی‌ها:

• راه‌اندازی نرم موتور
• جلوگیری از شوک‌های ناگهانی
• مناسب برای سیستم‌های دارای شتاب زیاد
• کاربرد: در خودروها، توربین‌ها و نوار نقاله‌ها.

کوپلینگ مغناطیسی

در این مدل، انتقال نیرو از طریق میدان مغناطیسی انجام می‌شود، بدون تماس فیزیکی بین محور‌ها.

ویژگی‌ها:

• بدون سایش مکانیکی
• کاملا بی‌صدا
• مقاوم در برابر نشتی
• کاربرد: در پمپ‌های شیمیایی و تجهیزات حساس که تماس مکانیکی مجاز نیست.

کوپلینگ لاستیکی یا الاستومری

این نوع کوپلینگ از لاستیک یا پلیمر انعطاف‌پذیر ساخته می‌شود تا لرزش و شوک را جذب کند.

ویژگی‌ها:

• جذب ضربات ناگهانی
• کاهش صدا و ارتعاش
• تعمیر و نگهداری آسان
• کاربرد: در پمپ‌ها، فن‌ها و تجهیزات سبک صنعتی.

هر نوع کوپلینگ، بسته به شرایط کاری و نوع ماشین، مزایا و محدودیت‌های خاص خود را دارد. انتخاب درست آن سبب می‌شود سیستم با بهره‌وری بالاتر، صدای کمتر و طول عمر بیشتر کار کند.

مزایا و کاربردهای کوپلینگ در صنعت

کوپلینگ یکی از اجزای کلیدی در سیستم‌های مکانیکی و صنعتی است که نقش حیاتی در انتقال ایمن و دقیق نیرو بین دو محور دارد. استفاده از کوپلینگ، نه تنها کارایی دستگاه‌ها را بالا می‌برد، بلکه باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر نیز می‌شود.

مزایای استفاده از کوپلینگ چیست؟

انتقال نرم و ایمن نیرو

کوپلینگ‌ها باعث می‌شوند گشتاور از موتور به بخش‌های دیگر بدون شوک یا لرزش منتقل شود. این ویژگی از خرابی زودرس قطعات جلوگیری می‌کند.

جذب لرزش‌ها و ضربات مکانیکی

در بسیاری از ماشین‌آلات، لرزش یا ناهم‌ترازی محورها باعث استهلاک سریع یاتاقان‌ها می‌شود. کوپلینگ با خاصیت جذب ارتعاش، این مشکل را برطرف می‌کند.

جبران ناهم‌محوری محور‌ها

در صورتی که دو محور دقیقا در یک راستا نباشند، کوپلینگ می‌تواند میزان ناهم‌محوری زاویه‌ای یا شعاعی را جبران کند و از فشار اضافی بر اجزا جلوگیری نماید.

محافظت از موتور در برابر اضافه‌بار

در برخی مدل‌ها مانند کوپلینگ هیدرولیکی یا مغناطیسی، سیستم به‌صورت خودکار در برابر اضافه‌بار از موتور محافظت می‌کند و مانع از سوختگی یا قفل شدن آن می‌شود.

افزایش عمر مفید دستگاه‌ها

با کاهش تنش‌های مکانیکی و لرزش‌های ناخواسته، قطعات متحرک عمر بیشتری پیدا می‌کنند و نیاز به سرویس‌های مکرر کمتر می‌شود.

سهولت در نگهداری و تعمیر

کوپلینگ‌ها اغلب طراحی ساده‌ای دارند و در زمان سرویس یا تعویض به‌راحتی باز و بسته می‌شوند.

کاربردهای کوپلینگ در صنایع مختلف

کوپلینگ تقریبا در تمام صنایعی که انتقال توان یا گشتاور وجود دارد، به‌کار می‌رود. از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره داشت:

• صنایع پمپ و آب‌رسانی: جهت اتصال موتور الکتریکی به پمپ و انتقال نرم نیرو.
• کارخانه‌های فولاد و سیمان: جهت انتقال گشتاورهای سنگین در ماشین‌آلات بزرگ.
• صنایع خودروسازی: در جعبه‌دنده‌ها، توربین‌ها و سیستم‌های انتقال قدرت.
• سیستم‌های تهویه و توربو فن‌ها: به منظور جلوگیری از لرزش در محورهای چرخان.
• نیروگاه‌ها و تجهیزات توربینی: برای انتقال پایدار انرژی و کنترل شوک‌های ناگهانی.
• صنایع شیمیایی و دارویی: استفاده از کوپلینگ مغناطیسی برای جلوگیری از نشتی مواد خطرناک.

کوپلینگ، شاید در ظاهر قطعه‌ای کوچک به نظر آید، اما عملکرد آن در حفظ سلامت و کارایی کل سیستم بسیار مهم است. انتخاب درست نوع کوپلینگ بر اساس نوع کاربرد، میزان گشتاور و شرایط کاری، اثرات مستقیمی بر بهره‌وری و عمر تجهیزات صنعتی دارد.

همچنین پیشنهاد می‌شود مقاله آشنایی با انواع سنگ برش را نیز مطالعه نمایید.

چگونه کوپلینگ مناسب را انتخاب کنید؟

انتخاب کوپلینگ مناسب یکی از تصمیم‌های مهم در طراحی یا نگهداری سیستم‌های صنعتی محسوب می‌شود. هر نوع کوپلینگ برای شرایط خاصی ساخته شده و اگر به‌درستی انتخاب نشود، می‌تواند باعث لرزش، فرسودگی زودهنگام یا حتی توقف کامل دستگاه شود. برای اینکه بتوانید کوپلینگ ایده‌آل را انتخاب کنید، لازم است چند فاکتور مهم را در نظر بگیرید:

میزان گشتاور

اولین قدم، بررسی مقدار گشتاور مورد نیاز است. کوپلینگ باید بتواند نیروی چرخشی تولید شده توسط موتور را بدون لغزش یا شکست انتقال دهد. اگر گشتاور سیستم بالا باشد، استفاده از کوپلینگ‌های دنده‌ای یا هیدرولیکی انتخاب درست‌تری است.

نوع ناهم‌محوری محور‌ها

در بسیاری از سیستم‌ها، محور‌ها به صورت کامل هم‌راستا نیستند. اگر در دستگاهتان ناهم‌محوری وجود دارد، بهتر است از کوپلینگ‌های انعطاف‌پذیر یا الاستومری استفاده نمایید تا از فشار اضافی بر یاتاقان‌ها جلوگیری شود.

سرعت چرخش (RPM)

سرعت دوران نیز در انتخاب کوپلینگ نقش مهمی دارد. در سیستم‌هایی با دور بالا، کوپلینگ باید کاملا بالانس و دقیق باشد تا لرزش و نویز ایجاد نکند. در اغلب موارد برای این نوع سیستم‌ها از کوپلینگ‌های مغناطیسی یا فلزی سبک استفاده می‌شود.

شرایط محیطی و نوع کارکرد

در محیط‌های مرطوب، شیمیایی یا دارای دمای بالا، نوع جنس کوپلینگ اهمیت زیادی دارد. برای مثال:

• در محیط‌های شیمیایی: کوپلینگ مغناطیسی یا استیل ضدزنگ مناسب‌تر است.
• در محیط‌های دارای دمای بالا: کوپلینگ فلزی یا فولادی مقاوم انتخاب بهتری است.
• برای فضاهای خشک و عادی: کوپلینگ‌های لاستیکی یا زنجیری گزینه‌ای اقتصادی و قابل اعتماد هستند.

میزان لرزش و شوک مکانیکی

در صورتی که سیستم در زمان راه‌اندازی یا توقف دچار لرزش یا شوک می‌شود، باید از کوپلینگی استفاده شود که خاصیت جذب ارتعاش داشته باشد. کوپلینگ‌های لاستیکی یا هیدرولیکی برای این شرایط عالی عمل می‌کنند.

سهولت در نصب و نگهداری

در صنایع بزرگ، زمان توقف دستگاه اهمیت زیادی دارد. بنابراین بهتر است از کوپلینگی استفاده شود که به‌راحتی قابل نصب و تعویض باشد. مدل‌های زنجیری و انعطاف‌پذیر اغلب نصب ساده‌تری دارند.

به منظور انتخاب دقیق‌تر، همواره بهتر است ابتدا توان موتور، سرعت چرخش، دمای محیط و نوع بار (ثابت یا ضربه‌ای) را اندازه‌گیری کنید. سپس با جدول مشخصات فنی کوپلینگ‌های موجود، گزینه مناسب را پیدا کنید.

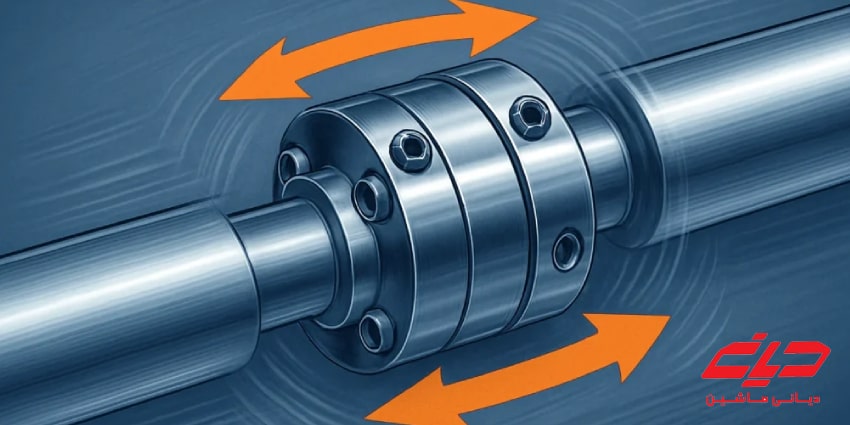

تفاوت کوپلینگ صلب و انعطاف‌پذیر چیست؟

کوپلینگ‌ها از نظر ساختار و عملکرد به دو دسته‌ی اصلی تقسیم می‌شوند: کوپلینگ صلب (Rigid) و کوپلینگ انعطاف‌پذیر (Flexible). این دو نوع از نظر طراحی، کاربرد و توانایی در جذب لرزش تفاوت‌های مهمی با هم دارند. انتخاب بین آن‌ها بستگی به نوع سیستم، میزان ناهم‌محوری محورها و شرایط کاری دارد.

در ظاهر تفاوت این دو نوع کوپلینگ ساده است، اما در عمل انتخاب درست آن‌ها نقش چشمگیری در پایداری، طول عمر و بازدهی دستگاه خواهد داشت. کوپلینگ صلب برای دقت و کوپلینگ انعطاف‌پذیر برای دوام و نرمی عملکرد طراحی شده‌اند.

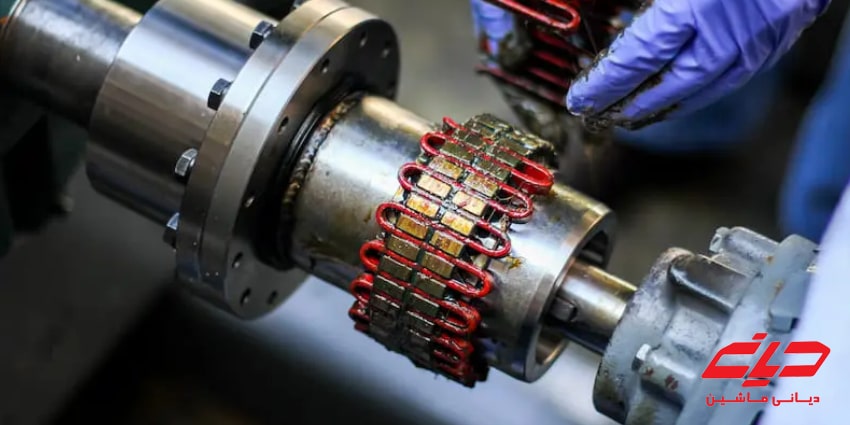

آشنایی با نکات نگهداری و افزایش عمر کوپلینگ

برای اینکه کوپلینگ همیشه عملکردی پایدار و بدون خرابی داشته باشد، رعایت چند نکته به ظاهر ساده اما کلیدی ضروری است:

• هم‌ترازی دقیق محور‌ها: قبل از نصب، از هم‌راستا بودن محورهای ورودی و خروجی مطمئن شوید تا از لرزش و سایش زودرس جلوگیری شود.
• روغن‌کاری و تمیزکاری منظم: در مدل‌های فلزی یا دنده‌ای، روانکاری دوره‌ای باعث کاهش اصطکاک و افزایش طول عمر قطعه می‌شود.
• بررسی دوره‌ای پیچ‌ها و بست‌ها: شل شدن اتصالات می‌تواند منجر به ضربه، شکستگی یا لغزش شود.
• استفاده در محدوده مجاز بار و سرعت: اعمال گشتاور یا دور بیش از حد، فشار زیادی بر کوپلینگ وارد می‌کند و عمر آن را کاهش می‌دهد.
• تعویض به‌موقع قطعات فرسوده: در صورتی که لرزش یا صدای غیرعادی مشاهده شد، سریعا کوپلینگ بررسی و در صورت نیاز تعویض شود.

نگهداری منظم و رعایت اصول نصب، عمر کوپلینگ را چند برابر نموده و از توقف‌های ناگهانی سیستم جلوگیری می‌کند.

سخن پایانی

کوپلینگ قطعه‌ای کوچک اما مهم در قلب سیستم‌های صنعتی محسوب می‌شود که وظیفه انتقال گشتاور و حرکت چرخشی را با بیشترین دقت و کمترین لرزش بر عهده دارد. این قطعه نه‌تنها دو محور را به هم متصل می‌کند، بلکه با جذب ارتعاشات، ناهم‌محوری و شوک‌های ناگهانی، از آسیب به موتور و تجهیزات جلوگیری می‌نمایذ.

کوپلینگ صلب برای سیستم‌های دقیق و بدون لرزش طراحی شده، در حالی که کوپلینگ انعطاف‌پذیر در شرایطی که ناهم‌ترازی یا لرزش وجود دارد، عملکردی نرم و ایمن ارائه می‌دهد. از سوی دیگر، نگهداری اصولی و بازبینی دوره‌ای کوپلینگ نقش مهمی در جلوگیری از توقف ناگهانی خطوط تولید و کاهش هزینه‌های تعمیرات دارد.

در آخر، کوپلینگ را می‌توان ضامن پایداری و بهره‌وری سیستم‌های صنعتی دانست؛ قطعه‌ای که با انتخاب درست و مراقبت آن، به افزایش راندمان، کاهش استهلاک و صرفه‌جویی قابل‌توجه در انرژی و هزینه‌ها منجر می‌شود. برای خرید قیچی الکترومکانیک 2506 کلیک کنید.
