یک قطره روغن هیدرولیک روی زمین کارگاه شاید در نگاه اول اهمیتی نداشته باشد اما این قطره، فریاد یک سیستم در آستانه فروپاشی است؛ خبر از یک اتصال معیوب می‌دهد که می‌تواند در کمتر از یک ثانیه، ماشین‌آلات غول‌پیکر و پروژه میلیونی را به خطر بیاندازد و بدتر از همه، ایمنی اپراتور را به شکلی خطرناک تهدید کند. این فاجعه خاموش، ریشه در یک فرآیند به ظاهر ساده اما بسیار مهم دارد؛ پرس شیلنگ. در صورتی که تا امروز فکر می‌کردید پرس کردن یک شیلنگ صرفا فشردن یک قطعه فلزی است، این مقاله نگاه شما را برای همیشه تغییر خواهد داد.
پرس شیلنگ چیست؟
پرس شیلنگ (Hose Crimping)، فرآیندی مکانیکی بوده که در آن، یک اتصال فلزی (سرشیلنگی و پوسته) با کمک فشار کنترل‌شده توسط یک دستگاه مخصوص، به انتهای یک شیلنگ انعطاف‌پذیر (اغلب صنعتی، هیدرولیک یا پنوماتیک) به طور دائمی متصل میشود.
در حقیقت، این فرآیند را می‌توان به یک خیاطی دقیق و مهندسی‌شده برای شریان‌های حیاتی ماشین‌آلات تشبیه نمود که مسئولیت انتقال سیالات پرفشار را بر عهده دارند.
آشنایی با انواع دستگاه پرس و مهم‌ترین کاربرد آن‌ها
انتخاب ابزار، نیمی از موفقیت در مسیر است. بیایید نگاهی حرفه‌ای به گزینه‌ها داشته باشیم:

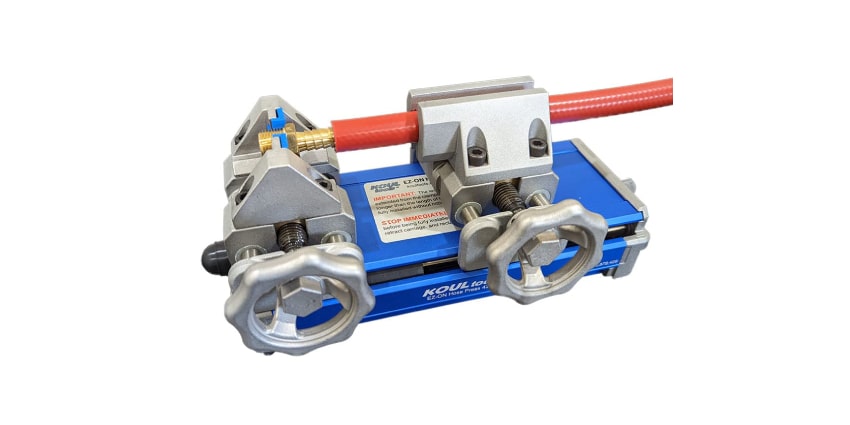

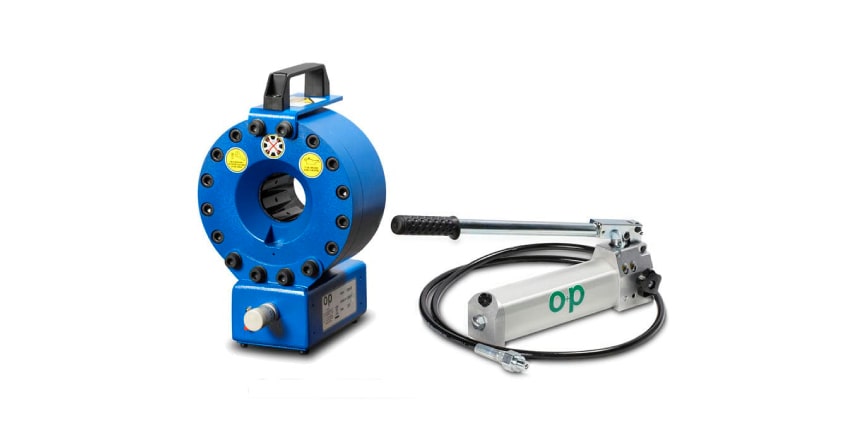

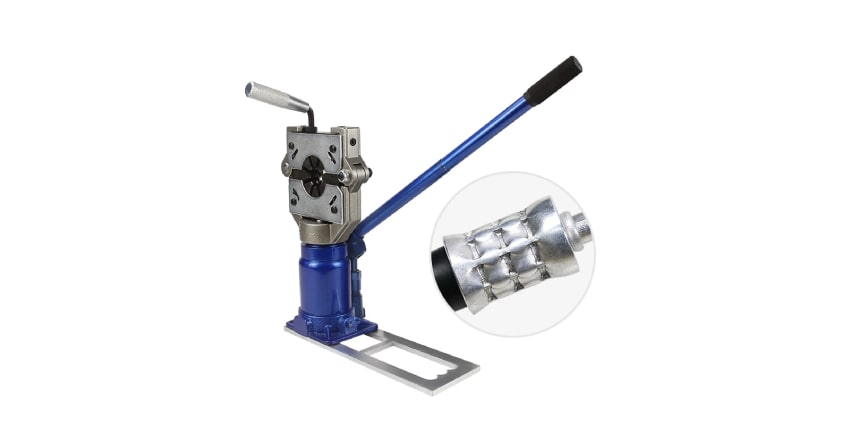

- پرس دستی
این دستگاه سبک و قابل حمل بوده، به منظور تعمیرات اضطراری در محل عالی خواهد بود اما باید به آن به چشم یک راه‌حل موقت نگاه کنید. به دلیل وابستگی به قدرت دست، دقت آن برای شیلنگ‌های فشار قوی کافی نیست.

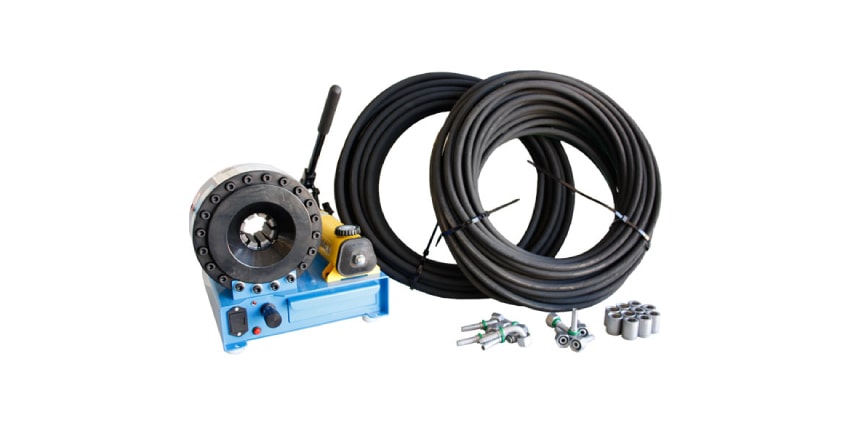

- پرس رومیزی یا کارگاهی
این مدل‌های برقی-هیدرولیک، ستون فقرات هر کارگاه حرفه‌ای محسوب می‌شوند. با دارا بودن قابلیت تنظیم دقیق قطر پرس و استفاده از لقمه‌های متنوع، دقت و تکرارپذیری لازم برای انجام 90٪ کاربردها را فراهم می‌کنند.
- پرس صنعتی
این دستگاه‌ها برای کارخانه‌هایی طراحی و تولید شده‌اند که روزانه هزاران شیلنگ را با سرعتی باورنکردنی و خطای نزدیک به صفر درصد مونتاژ می‌کنند.
همچنین مقاله همه چیز درباره دستگاه پرس برک را نیز مطالعه نمایید.
بررسی اهمیت پرس کردن شیلنگ
اهمیت این فرآیند در سه جنبه اصلی خلاصه میشود:
- ایمنی: یک اتصال ضعیف در سیستم هیدرولیک منکن است موجب پرتاب شدن سیال داغ و پرفشار شود که خطرات سوختگی شدید و آسیب‌های فیزیکی را به همراه خواهد داشت.
- کارایی: پرس درست، تضمین‌کننده آن است که هیچ‌گونه افت فشاری در سیستم به دلیل نشتی رخ ندهد و ماشین‌آلات با حداکثر راندمان خود به کار ادامه دهند.
- جلوگیری از نشت: نشت روغن‌های هیدرولیک علاوه بر هزینه‌های مالی، آسیب‌های جدی برتی محیط زیست نیز به دنبال دارد. یک پرس استاندارد، از این اتفاق جلوگیری می‌کند.
انواع دستگاه پرس شیلنگ: کدام یک برای شما مناسب است؟
انتخاب دستگاه مناسب، نخستین گام جهت دستیابی به یک اتصال مطمئن به شمار می‌رود. دستگاه‌ها بر اساس نیاز، حجم کاری و قابل حمل بودن به سه دسته اصلی تقسیم می‌شوند:
|
نوع دستگاه |
ویژگی‌ها |
مزایا |
معایب |
کاربرد |
|
پرس شیلنگ دستی(پرتابل) |
کوچک، سبک، بدون نیاز به برق، کار با نیروی دست |
قیمت پایین، قابل حمل برای تعمیرات در محل |
نیاز به نیروی فیزیکی زیاد، مناسب برای شیلنگ‌های قطر کم و فشار پایین، دقت کمتر نسبت به مدل‌های برقی |
کارگاه‌های کوچک، کشاورزان، تعمیرات سیار |
|
پرس شیلنگ رومیزی(کارگاهی) |
با نیروی برق(هیدرولیک-برقی) یاپنوماتیک، رایج‌ترین نوع در کارگاه‌ها |
دقت بالا، سرع تمناسب، قابلیت پرس طیف وسیعی از شیلنگ‌ها |
نیاز به فضای ثابت، منبع برق، قیمت بالاتر از مدل دستی |
کارگاه‌های تعمیراتی، تولیدی‌های متوسط،فروشگاه‌های خدمات هیدرولیک |
|
پرس شیلنگ صنعتی(تولیدانبوه) |
قدرتمند، مناسب برای خطوط تولید و مونتاژ شیلنگ در حجم بالا |
سرعت فوق‌العاده بالا،دقت بی‌نظیر، تکرارپذیری، کنترل دیجیتال |
قیمت بسیار بالا، ابعاد بزرگ، نیاز به زیرساخت‌های صنعتی |
کارخانه‌های تولیدکننده ماشین‌آلات، خودرو و تجهیزات هیدرولیک |
آموزش گام به گام پرس شیلنگ هیدرولیک
انجام درست این فرآیند به دقت و پیروی از مراحل استاندارد نیاز دارد. در این بخش، مراحل کامل پرس کردن یک شیلنگ فشار قوی را بررسی می‌کنیم:
- اندازه‌گیری دقیق و برش صحیح شیلنگ
شیلنگ را با توجه به طول مورد نیاز، با استفاده از کاتر مخصوص شیلنگ یا اره دیسکی نرم، به صورت عمودی برش دهید. توجه داشته باشید که برش زاویه‌دار منجر به اتصال ناقص میشود.
- انتخاب سرشیلنگی و پوسته متناسب
با توجه به سایز شیلنگ و نوع اتصال مورد نیاز (مهره‌ای، فلنجی و...)، سرشیلنگی و پوسته (Ferrule) صحیح را انتخاب نمایید. این قطعات باید به طور کامل با یکدیگر و با شیلنگ سازگار باشند.
- تنظیم دستگاه و انتخاب لقمه (Die) مناسب
هر دستگاه پرس، مجموعه‌ای از لقمه‌ها با سایزهای مختلف است. لقمه متناسب با قطر خارجی پوسته را انتخاب نموده و در دستگاه قرار دهید. حالا با کمک میکرومتر یا جدول راهنمای سازنده، قطر نهایی پرس را تنظیم کنید.
- اجرای عملیات پرس (Crimping)
پوسته را روی شیلنگ و سپس سرشیلنگی را تا انتها درون شیلنگ بگذارید. مجموعه را در مرکز لقمه‌ها قرار داده و دستگاه را فعال نمایید تا لقمه‌ها به قطر تنظیم‌شده برسند.
- بازرسی کیفی و تست فشار
در آخر، پس از اتمام پرس، قطر نهایی قسمت پرس‌شده را با کولیس اندازه‌گیری نمایید. این عدد باید دقیقا با عدد استاندارد در جدول سازنده همخوانی داشته باشد. شیلنگ را پیش از استفاده، در صورت امکان، تحت تست فشار قرار دهید.
بررسی 7 قانون طلایی از زبان استادکاران که در هیچ کتابی پیدا نمی‌کنید
- روغن‌کاری سرشیلنگی پیش از جا زدن، کیفیت اتصال را بالا می‌برد.
- هرگز به اتصالات کارکرده اعتماد نکنید. حتی در صورتی که سالم به نظر آیند.
- جدول پرس، کتاب مقدس شماست. به آن ایمان داشته باشید، نه به حس خود.
- باید بدانید که شیلنگ‌ها تاریخ انقضا دارند. به تاریخ تولید حک شده روی شیلنگ دقت کنید.
- تمیزی، نیمی از کار است. وجود حتی یک براده کوچک در محل اتصال، می‌تواند عامل نشتی باشد.
- فشار بیشتر، بهتر نیست. پرس بیش از حد (Over-Crimping) به اندازه پرس ناکافی خطرناک خواهد بود.
- پس از مونتاژ، شیلنگ را با هوای فشرده تمیز نموده تا از ورود آلودگی به سیستم هیدرولیک جلوگیری گردد.
چگونه مانند یک حرفه‌ای، دستگاه پرس شیلنگ انتخاب کنیم؟
در زمان بررسی قیمت دستگاه پرس شیلنگ و انتخاب مدل مناسب، به موارد زیر توجه داشته باشید:
- حداکثر سایز شیلنگ: دستگاه لازم است توانایی پرس بزرگ‌ترین شیلنگی که با آن کار می‌کنید را دارا باشد.
- حجم کاری: جهت انجام کارهای پراکنده، مدل دستی یا رومیزی کوچک کفایت می‌کند. برای کارگاه، مدل رومیزی برقی ضروری است.
- دقت و کیفیت ساخت: برندهای معتبر، جداول پرس دقیق‌تر و طول عمر بالاتری دارند.
- خدمات پس از فروش: لازم است ضمانت و خدمات پس از فروش و در دسترس بودن لقمه‌ها را در نظر بگیرید.
سوالات متداول درباره پرس کردن شیلنگ
- تفاوت اصلی دستگاه پرس شیلنگ دستی و برقی چیست؟
تفاوت اصلی در منبع نیرو، دقت و حجم کاری است. دستگاه دستی با نیروی فیزیکی کار می‌کند، قابل حمل است و برای کارهای سبک مناسب است. دستگاه برقی (رومیزی) از نیروی هیدرولیک-برقی استفاده می‌کند، دقت بسیار بالاتری دارد و برای کارهای کارگاهی و مداوم طراحی شده است.
- آیا می‌توان هر نوع شیلنگی را با هر نوع اتصالی پرس کرد؟
خیر. هر شیلنگ (مثلاً دو لایه سیم یا چهار لایه سیم) و هر نوع اتصال (فشار ضعیف یا فشار قوی) نیازمند پوسته و سرشیلنگی مخصوص به خود است. استفاده از ترکیبات ناسازگار می‌تواند بسیار خطرناک باشد و منجر به شکست اتصال شود.
- از کجا بفهمیم عملیات پرس به درستی انجام شده است؟
بهترین روش، کنترل کیفیت پس از پرس است. قطر نهایی قسمت پرس‌شده می‌بایست با کولیس اندازه‌گیری گردد و با عدد مشخص‌شده در جدول راهنمای سازنده دستگاه یا اتصالات مقایسه گردد. هرگونه اختلاف قابل توجه، حاکی از یک پرس ناموفق است.
سخن پایانی
پرس شیلنگ یک فرآیند ساده فشردن فلز نیست، بلکه یک علم دقیق به منظور تضمین ایمنی و کارایی در سیستم‌های هیدرولیک و پنوماتیک است. با درک درست مفاهیم، انتخاب دستگاه متناسب با نیاز و پیروی دقیق از مراحل استاندارد، می‌توانید از بروز حوادث ناگوار و هزینه‌های مضاعف جلوگیری نمایید. به یاد داشته باشید که یک اتصال قوی، ستون فقرات یک سیستم قدرتمند محسوب میشود.
با کمک این مقاله حالا شما اطلاعات کافی در این باره دارید و می‌دانید که پشت هر اتصال قدرتمند هیدرولیک، یک فلسفه، یک استاندارد و یک دقت وسواس‌گونه نهفته است. پرس شیلنگ دیگر برای شما یک کار مکانیکی نیست، بلکه یک مسئولیت به منظور تضمین ایمنی، قدرت و بهره‌وری است.
